在半导体封装、LED制造及高精度电子组件生产中,金丝键合作为核心工艺之一,其可靠性直接影响产品寿命与性能。而金丝键合的推拉力测试,则是评估键合强度、检测工艺缺陷的关键环节。力标精密设备(深圳)有限公司凭借25项专利技术与10年行业深耕经验,为企业提供定制化测试解决方案,产品出口国外市场。本文将以力标设备为标杆,从测试前准备、设备操作、数据解析到异常处理,系统梳理金丝键合推拉力测试的全流程,助力企业实现高效、精准的质量管控。





一、测试前准备:精准适配是成功的基础

金丝键合推拉力测试的精准性,依赖于设备、夹具与样品的完美适配。力标精密设备建议用户从以下三方面做好预处理:

1. 设备校准与参数初始化

-力值校准:使用标准砝码(如5N、10N)对设备进行三点校准(零点、中点、满量程),确保测试力值误差≤0.3%。力标设备搭载智能自校准系统,通过软件一键完成校准,耗时仅2分钟,较传统手动校准效率提升80%。

-参数复位:将测试速度(建议初始值0.5mm/s)、保压时间(0.2s)、数据采集频率(1000Hz)等参数恢复至默认值,避免上一次测试设置对当前结果产生干扰。

2. 夹具选择与样品固定

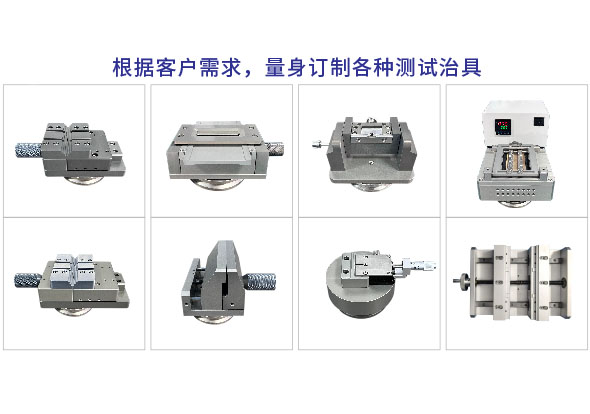

-专用夹具适配:金丝键合测试需使用专用夹具,其夹持口宽度可调(0.02-2mm),适配0.01-0.1mm直径的金丝;减少金丝滑动,确保测试力值真实反映键合强度。

-样品固定方式:对于芯片级样品,建议使用真空吸附平台,通过负压将样品固定在测试台上,避免手动按压导致的样品倾斜;对于PCB板级样品,可采用通用夹具,快速定位且不损伤电路。

-测试点标记:在样品表面用显微镜辅助标记测试点位置,尤其是多键合点测试场景(如LED芯片的4个金丝键合点),可提升测试效率并减少人为误差。





二、测试操作流程:标准化步骤保障数据可靠性

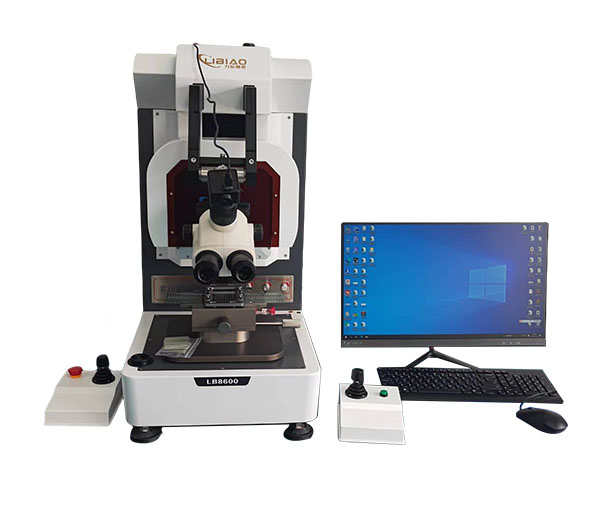

推拉力测试机的操作需遵循“设置-测试-分析”的标准化流程。以力标推拉力测试设备为例,具体步骤如下:





1. 测试参数设置

-测试类型选择:根据需求选择“金丝拉力测试”或“金丝推力测试”。拉力测试用于评估金丝与焊盘(Pad)的剥离强度,推力测试则用于检测金丝与芯片(Die)的键合牢固度。

-力值与位移范围:设置最大测试力(如0-20N)与最大位移(如0-1mm)。金丝直径越细,测试力值越小(如0.02mm金丝的典型拉力为0.5-2N),需避免超量程测试损坏设备。

-测试速度优化:研发实验需精确分析力-位移曲线时,可降低速度至0.05mm/s,保压时间延长至1s;生产线质检场景可设置速度为2mm/s,保压时间0.1s,单点测试耗时≤3秒。

2. 启动测试与数据采集

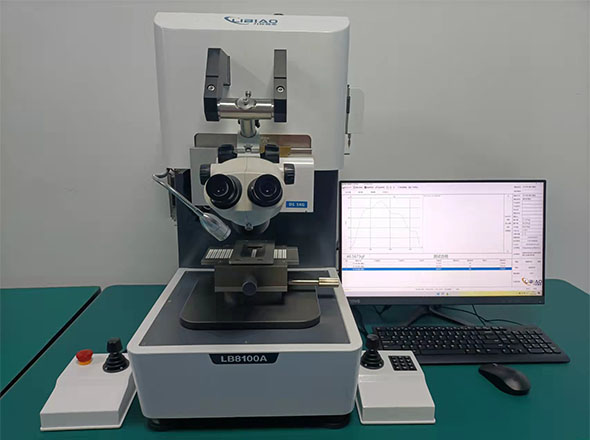

-手动/自动模块切换:力标推拉力设备支持手动模组与自动模组测试。

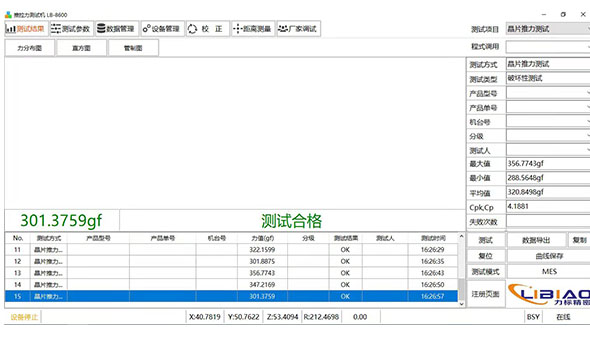

-实时监控与异常干预:测试过程中,软件界面实时显示力值-位移曲线、峰值力、断裂位移等关键数据。若出现力值突变(如金丝提前断裂),系统自动标记异常点并暂停测试,避免无效数据录入。

-数据保存与导出:测试完成后,数据自动保存至本地数据库,并支持导出为Excel、CSV格式。软件可生成符合IPC/JEDEC标准的检测报告,助力企业快速通过质量认证。





三、数据解析与应用:从测试结果到工艺优化

金丝键合推拉力测试的数据价值,在于指导工艺改进与质量提升。力标设备提供以下解析方法:

关键指标分析

- 峰值力(Peak Force):反映键合强度,典型值范围因金丝直径而异(如0.02mm金丝为0.8-1.5N)。若峰值力低于标准值,可能因键合压力不足、超声功率过低或金丝氧化导致。

- 断裂位移(Break Displacement):指示键合延展性,正常值通常为0.05-0.2mm。若位移过小,可能因键合点存在裂纹或杂质;位移过大则可能因键合过度导致金丝变形。

-力-位移曲线形态:健康键合的曲线应平滑上升至峰值后骤降;若曲线出现波动或平台期,可能因键合层存在空隙或分层。

四、异常处理与安全规范:操作人员与设备双重保护

推拉力测试机的操作需严格遵守安全规范,力标精密设备从设计到使用全程融入安全理念:

1. 常见异常及处理方法

-金丝滑动或断裂位置异常:检查夹具是否夹紧金丝,调整夹具宽度或更换涂层;若断裂位置偏离键合点,可能是样品固定不稳,需重新固定。

-力值波动或数据不稳定:检查传感器连接是否松动,重新校准设备;若环境振动较大,需将设备放置在减震台上。

-设备报警或停机:查看软件错误代码(如E001表示力值过载,E002表示位移超限),按指导排查故障;若无法解决,联系力标24小时售后服务团队。

2. 安全操作规范

-设备接地:确保设备接地良好,防止静电或漏电引发安全事故。力标设备采用全金属外壳与双重绝缘设计,接地电阻≤0.1Ω。

-禁止超范围使用:严禁测试超出设备量程的样品(如用20N设备测试50N的铜线键合),否则可能导致传感器永久损坏。
